Palivová sonda

Palivová sonda

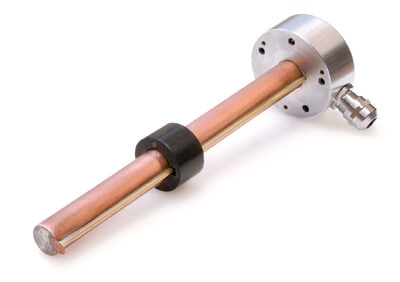

Pro přesné měření tankování, spotřeby a úbytku paliva v nádrži vyrábíme sondu, která svojí koncepcí vychází ze sondy montované do vozidel v prvovýrobě. Konstrukčně jsme provedli modifikaci tak, aby přesnost měření byla větší a odpovídala rozlišení datové zprávy na CAN sběrnici. I při současném míchání různých paliv (nafta, bionafta) poskytuje dlouhodobou stálost a jednoznačný výsledek měření. Naše měřící sonda je bezúdržbová a mechanicky velmi odolná.

Sondu systému InfoBoardRecorder® dodáváme buď kompletně sestavenou nebo jako jednotlivé komponenty:

  • příruba
  • krytka
  • kabelová vývodka
  • plovákový prstenec
  • trubka
  • deska s elektronikou
  • Jako celek byla sonda otestována tlakovou zkouškou TÜV č.61148-05
Sonda

Z těchto částí si výrobcem proškolený pracovník sestavuje požadovanou délku sondy pro příslušnou nádrž přímo na místě montáže.

Výstupním údajem sondy je hodnota procent paliva v nádrži (rozlišení 0.4%, specifikace podle SAE J1939) nebo hodnota v litrech a mění se podle pohybu plovákového prstence, který kopíruje hladinu paliva.


Maloobchodní ceník ke ztažení zde.

Základní technické údaje:

Napájecí napětí: 8 - 37V DC
Pracovní teplota: -25°C až +70°C
Odběr proudu: ~15 mA

Dokumenty

Postup montáže sondy

Krok 1
Krok 2
Krok 3
Krok 4
Krok 5
Krok 6
Krok 7
Krok 8
Krok 8
Krok 10
Krok 11
Krok 12
Krok 13
Krok 14
Krok 15
Krok 16
