Forwarder
![IBF](/embed/products/ibf.png)

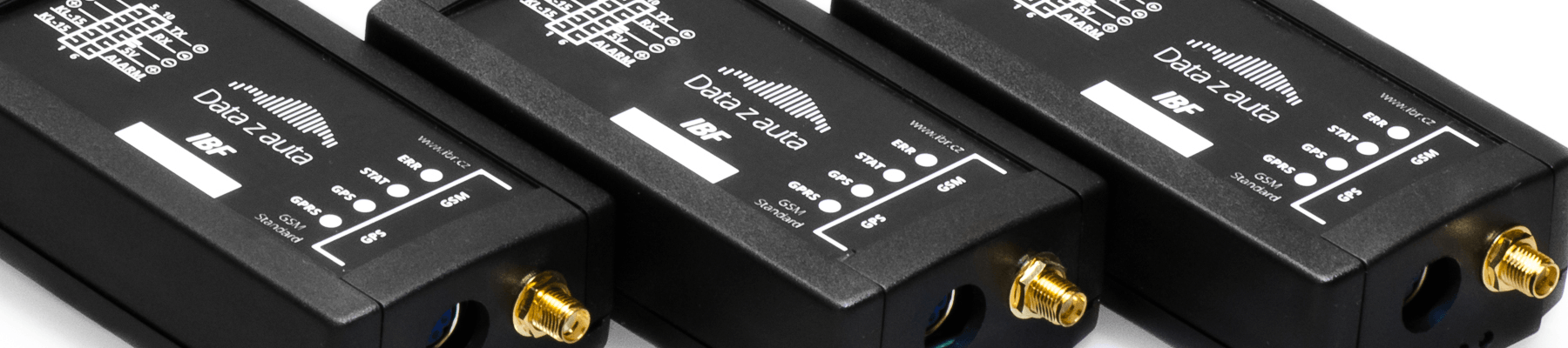

Data z CAN sběrnice vozidla přeposílá směrem k uživateli jednotka InfoBoardForwarder (IBF). Tato jednotka zajišťuje komunikaci mezi CAN Changerem a serverem uživatele prostřednictvím GPRS přenosu v sítích GSM. Současně se zpracovávají i informace z příjímače GPS. V případě úbytku paliva z nádrže u odstaveného vozidla, "prozvání" na čísla uložená ve svém tel. seznamu !!! Současně dochází k uložení záznamu o alarmové události do databáze.
- Čtení libovolných zpráv z CAN sběrnice vozidla
- GPRS přenos dat na server
- Generování sestav podle představ zákazníka
- Data k dispozici v MySQL databázi
- snadná návaznost na již hotová zákaznická řešení
![Animace](/embed/anim_IBF.gif)

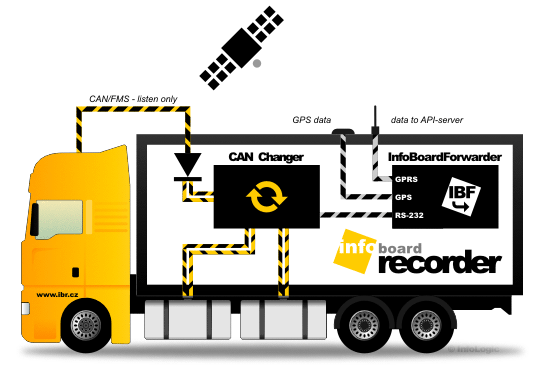

InfoBoardForwarder (IBF) dokáže přenést všechny dostupné údaje z CAN sběrnice vozidla ve formátu SAE J1939. Je jen na uživateli jaké zprávy chce z CAN sběrnice vozidla přenášet... Není nutné provádět žádné vymaskování údajů ani jiné složité definice pro přenos informací. S jakými informacemi má jednotka IBF pracovat, co má odesílat, jak často a ostatní nastavení jsou součástí přehledného konfiguračního souboru. Nastavení jednotky IBF se provádí výběrem skupiny PGN (Parameter Group Number) resp. konkrétním číslem požadované informace SPN (Suspect Parametr Number).
![Program na čtení sběrnice CAN](/embed/RT_FMS.jpg)

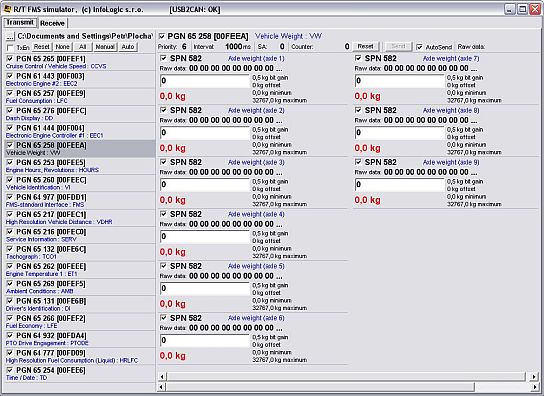

Po připojení PC na CAN vozidla (např. přes servisní program R/T_FMS) jsou vidět dostupné informace a každá obsahuje i číslo SPN pro každou skupinu PGN. Do konfiguračního souboru jednotky IBF se vyberou jen ta SPN, která chci odesílat na server pro následné vyhodnocení a vizualizaci přenesených dat. Tímto způsobem je zajištěná kompatibilita se specifikací FMS protokolu a uživatelsky příjemné nastavení. Na serveru dojde ke zpracování a rozdělení na jednotlivé jízdy které se uloží pro příslušné vozidlo do mySQL databáze. Data jsou k dispozici pro vyčítání stávajícími programy uživatelů nebo je možné použít naše rozhraní serveru InfoBoardRecorder.
Základní technické údaje:
Napájecí napětí: 8 - 37V DCPracovní teplota: -25°C až +70°C
Rozměry: 100×55×25 mm
Odběr proudu: ~12,5 mA, při vysílání ve velmi krátkých špičkách až ~800mA
Modem Cinterion® (Siemens): GPRS Class 12
